SỰ KHÁC BIỆT GIỮA GRAPHITE ÉP ĐÙN VÀ GRAPHITE ÉP KHUÔN (EXTRUDED VS. MOLDED)

SỰ KHÁC BIỆT GIỮA GRAPHITE ÉP ĐÙN VÀ GRAPHITE ÉP KHUÔN (EXTRUDED VS. MOLDED)

Cả Graphite ép đùn và ép khuôn đều là các loại than chì tổng hợp được làm từ than cốc dầu mỏ và chất kết dính hắc ín than đá. Tuy nhiên, quy trình sản xuất khác biệt của chúng dẫn đến những khác biệt đáng kể về cấu trúc, tính chất và ứng dụng.

1. Quy Trình Sản Xuất

Graphite Ép Đùn (Extruded Graphite):

Quy trình: Hỗn hợp than cốc dầu mỏ đã nung (chất độn) và hắc ín than đá (chất kết dính) được nung nóng để làm cho nó dẻo. Hỗn hợp bán rắn nóng này sau đó được ép (đùn) qua một khuôn có hình dạng mặt cắt ngang cụ thể (ví dụ: tròn, vuông, chữ nhật). Hãy hình dung nó giống như việc bóp kem đánh răng ra khỏi ống hoặc đùn nhôm định hình.

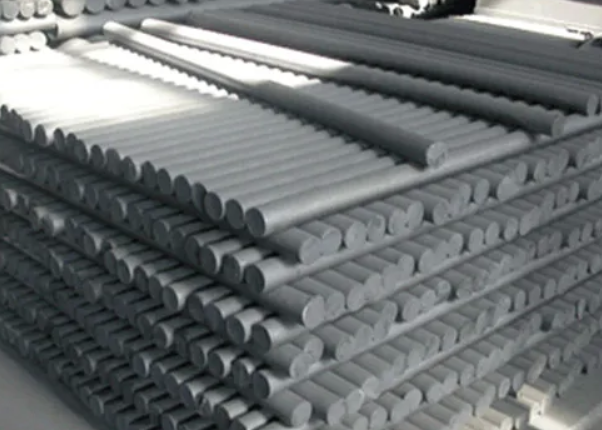

Kết quả: Tạo ra các hình dạng dài, liên tục như thanh, khối hoặc ống.

Graphite Ép Khuôn (Molded Graphite):

Quy trình: Hỗn hợp than cốc và hắc ín (thường sử dụng hạt than cốc mịn hơn so với ép đùn) được đặt vào khoang khuôn. Sau đó áp dụng áp lực cao để nén vật liệu thành hình dạng mong muốn. Áp lực này có thể là:
- Đơn trục/Hai trục: Áp dụng từ một hoặc hai hướng (giống như ép bột trong khuôn).
- Đẳng tĩnh (Isostatic): Áp dụng đồng đều từ mọi hướng, thường sử dụng áp suất thủy tĩnh (áp suất chất lỏng trong buồng kín). Loại này thường được gọi là graphite “đúc đẳng hướng” hoặc “ép đẳng tĩnh”.
Kết quả: Tạo ra các bộ phận hoặc khối rời rạc trong giới hạn của khuôn. Ép đẳng tĩnh tạo ra các phôi (billets) sau đó được gia công.

2. Cấu Trúc Hạt và Tính Đẳng Hướng

Graphite Ép Đùn:

Cấu trúc: Quá trình ép đùn có xu hướng sắp xếp các hạt graphite (hạt than cốc) song song với hướng đùn.
Tính đẳng hướng: Sự sắp xếp này làm cho graphite có tính dị hướng (anisotropic). Các tính chất của nó (như độ bền, độ dẫn nhiệt, điện trở suất) là khác nhau khi đo song song so với vuông góc với hướng đùn (thớ).

Graphite Ép Khuôn:

Cấu trúc:
- Ép đơn trục/hai trục: Một số sự sắp xếp hạt có thể xảy ra vuông góc với hướng ép. Vẫn hơi dị hướng, mặc dù thường ít hơn so với ép đùn.
- Ép đẳng tĩnh: Áp lực đồng đều dẫn đến sự định hướng ngẫu nhiên hơn của các hạt.
Tính đẳng hướng:
- Ép đơn trục/hai trục: Dị hướng vừa phải.
- Ép đẳng tĩnh: Tạo ra graphite chủ yếu là đẳng hướng (isotropic), nghĩa là các tính chất của nó gần như đồng nhất theo mọi hướng. Đây là một lợi thế chính cho nhiều ứng dụng.

3. Tính Chất Vật Liệu

Graphite Ép Đùn:

Thường có kích thước hạt lớn hơn.
Mật độ thấp hơn so với graphite ép đẳng tĩnh.
Các tính chất thay đổi theo hướng (dị hướng).
Thường có độ bền thấp hơn so với các loại ép khuôn hạt mịn.

Graphite Ép Khuôn:

Có thể được tạo ra với kích thước hạt mịn hơn nhiều.
Có thể đạt mật độ cao hơn và đồng nhất hơn (đặc biệt là ép đẳng tĩnh).
Các tính chất đồng nhất hơn (đẳng hướng), đặc biệt đối với các loại ép đẳng tĩnh.
Thường thể hiện độ bền cao hơn, khả năng chống mài mòn tốt hơn và bề mặt hoàn thiện mịn hơn sau khi gia công (đặc biệt là loại hạt mịn, ép đẳng tĩnh).

4. Kích Thước và Hình Dạng

Graphite Ép Đùn: Rất phù hợp để sản xuất các mặt cắt ngang lớn và chiều dài dài (ví dụ: điện cực lớn, thanh dài).

Graphite Ép Khuôn: Có thể sản xuất các hình dạng gần đúng phức tạp (đơn trục/hai trục) hoặc các khối/trụ lớn, đồng nhất (đẳng tĩnh) sau đó được gia công thành các bộ phận chi tiết.

5. Chi Phí

Graphite Ép Đùn: Thường rẻ hơn do khả năng sản xuất liên tục và yêu cầu xử lý thường ít nghiêm ngặt hơn.

Graphite Ép Khuôn: Thường đắt hơn, đặc biệt là các loại hạt mịn, mật độ cao, ép đẳng tĩnh, do quy trình xử lý theo mẻ phức tạp hơn, chi phí khuôn mẫu và chất lượng nguyên liệu thô có thể cao hơn.

6. Ứng Dụng Điển Hình

Graphite Ép Đùn:

Điện cực lớn cho lò hồ quang điện (EAF) trong luyện thép.
Lớp lót lò và các thành phần kết cấu.
Bộ trao đổi nhiệt.
Khuôn đúc liên tục (thường dùng).
Cực dương cho luyện nhôm (mặc dù thường sử dụng quy trình khác).

Graphite Ép Khuôn (đặc biệt là Đẳng tĩnh – Isostatic):

Điện cực EDM (Gia công tia lửa điện) – yêu cầu chi tiết mịn.
Sản xuất bán dẫn (nồi nấu, ống cảm ứng, bộ gia nhiệt – yêu cầu độ tinh khiết, hạt mịn, tính đẳng hướng).
Khuôn đúc liên tục (hiệu suất cao).
Ứng dụng cơ khí (phớt làm kín, vòng bi, ống lót – yêu cầu chống mài mòn, hạt mịn).
Vòi phun tên lửa.
Khuôn ép nóng.
Thành phần lò phản ứng hạt nhân.

TÓM TẮT SO SÁNH (KEY TAKEAWAYS)

Để giúp bạn dễ dàng lựa chọn, YHB ECO VINA tóm tắt các điểm khác biệt cốt lõi như sau:

Về Quy trình: Ép đùn là ép qua khuôn (giống kem đánh răng); Ép khuôn là nén trong buồng chứa.
Về Hạt: Ép đùn có hạt song song (Dị hướng); Ép khuôn đẳng tĩnh có hạt ngẫu nhiên (Đẳng hướng).
Về Kích thước hạt: Ép đùn hạt lớn hơn; Ép khuôn có thể mịn hơn nhiều.
Về Mật độ & Độ bền: Ép đùn thấp hơn; Ép khuôn (đặc biệt là Iso) cao hơn và đồng nhất hơn.
Về Gia công: Ép khuôn (Iso) cho bề mặt mịn hơn, tốt hơn.
Về Hình dạng: Ép đùn cho thanh dài; Ép khuôn cho các khối hoặc chi tiết phức tạp.
Về Chi phí: Ép đùn rẻ hơn; Ép khuôn đắt hơn.
Về Sử dụng chính: Ép đùn dùng cho điện cực lớn, kết cấu; Ép khuôn dùng cho hiệu suất cao, chi tiết tinh xảo, bán dẫn.

Việc lựa chọn giữa Graphite ép đùn và ép khuôn phụ thuộc hoàn toàn vào yêu cầu của ứng dụng cụ thể, cân bằng các yếu tố như tính chất yêu cầu (tính đẳng hướng, độ bền, mật độ), kích thước, độ phức tạp hình dạng và chi phí.
